Stationäre Gerätetechnik
Nordisches System (Kupfer)
Ein wesentlicher Bestandteil beim Bau neuer Wärmenetze oder der Erweiterung bestehender Trassen ist die dazugehörige Überwachungstechnik. Im Mittelpunkt des Überwachungssystems im rohrtechnischen Bereich steht die Integration von Kupfer-Sensoren (nordisches System) in den PUR-Schaum der Kunststoffmantelrohre. Für Betreiber hat die kontinuierliche Überwachung der Netzabschnitte höchste Priorität, um Leckagen und Schäden frühzeitig zu erkennen. Dadurch können Gewährleistungsansprüche fristgerecht geltend gemacht, Investitionen optimal geschützt und die Lebensdauer des gesamten Systems deutlich verlängert werden.

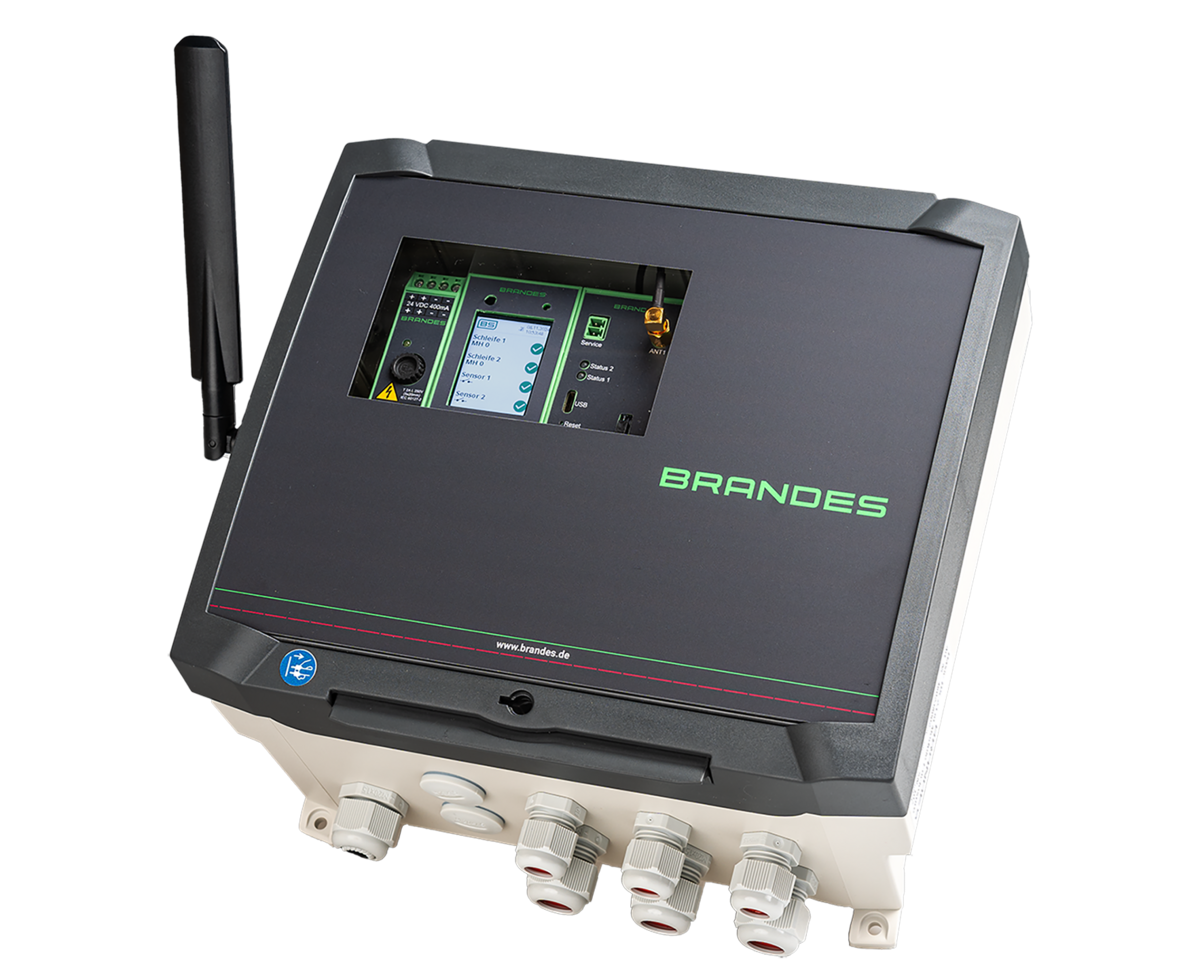

Stationäres Überwachungsgerät BS-23
Für dauerhafte und automatische Systemkontrollen während der Bauzeit und im Systembetrieb
Die BS-23 ist das erste Modell der BS-2 Serie und ein stationäres Überwachungsgerät, das vollständig mit allen Typen der BS-1 Serie kompatibel ist. Es ermöglicht eine automatische Überwachung und Ortung von Feuchtigkeit, Leckagen und anderen Schäden in gedämmten und doppelwandigen Rohrleitungen. Durch innovativen modularen Aufbau lässt sich das Gerät flexibel an unterschiedliche Anwendungsfälle anpassen. Die BS-2 Serie unterstützt zudem verschiedene Kommunikationsschnittstellen wie LoRaWAN, LTE und Weitere, um eine moderne und zuverlässige Datenübertragung sicherzustellen.
Hauptfunktionen
- Anzeigen der Isolationswerte in MH-Stufen sowie detaillierten Messwerten zur frühzeitigen Zustandsbeurteilung
- Überprüfung der Messchleife
- Umfangreiche Fehlerklassifizierung (Schleifenunterbrechung, Isolationsfehler, usw.)
- Automatische punktgenaue Ortung des Fehlers
- Individuell einstellbare Meldeschwellen für die Isolationsmessung
- Konfigurierbare Sensoren
Key Eigenschaften

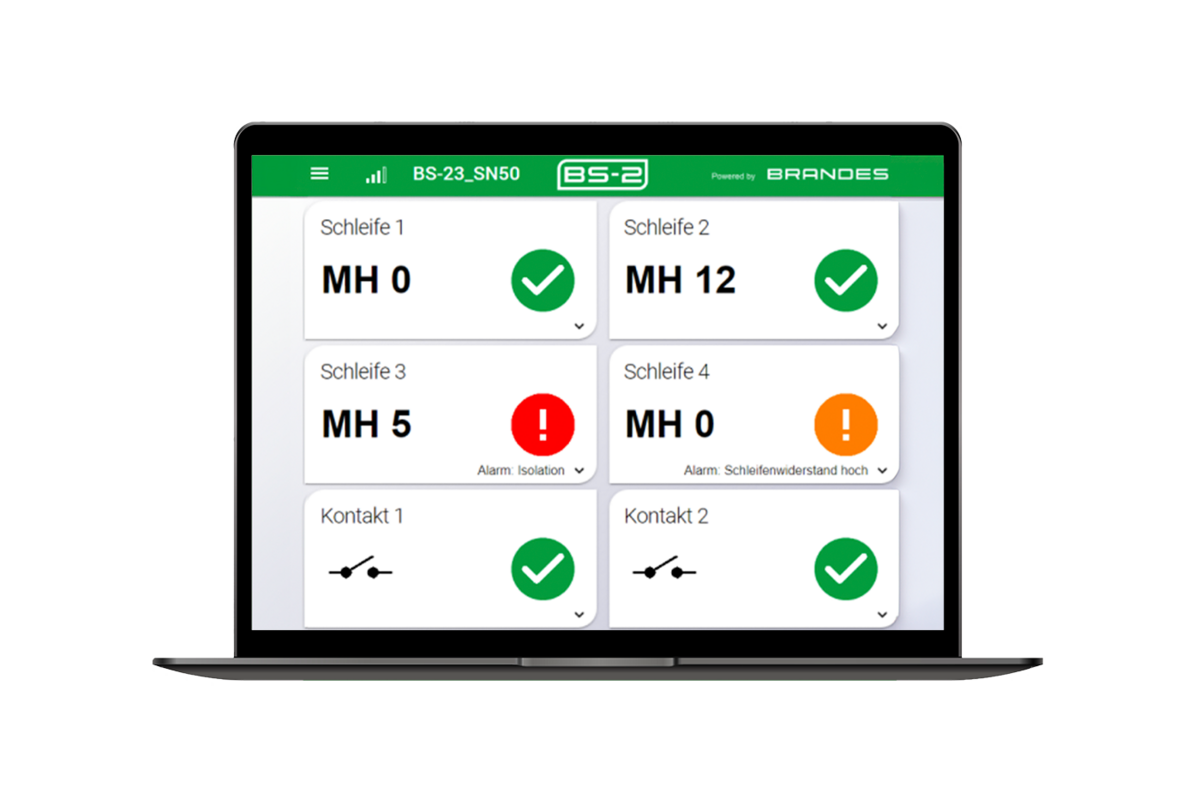

- Modernste BYOD-Bedienung über integrierten Webbrowser via iPad, Notebook, Handy
- Speicherung der kompletten Prozess- und Messhistorie

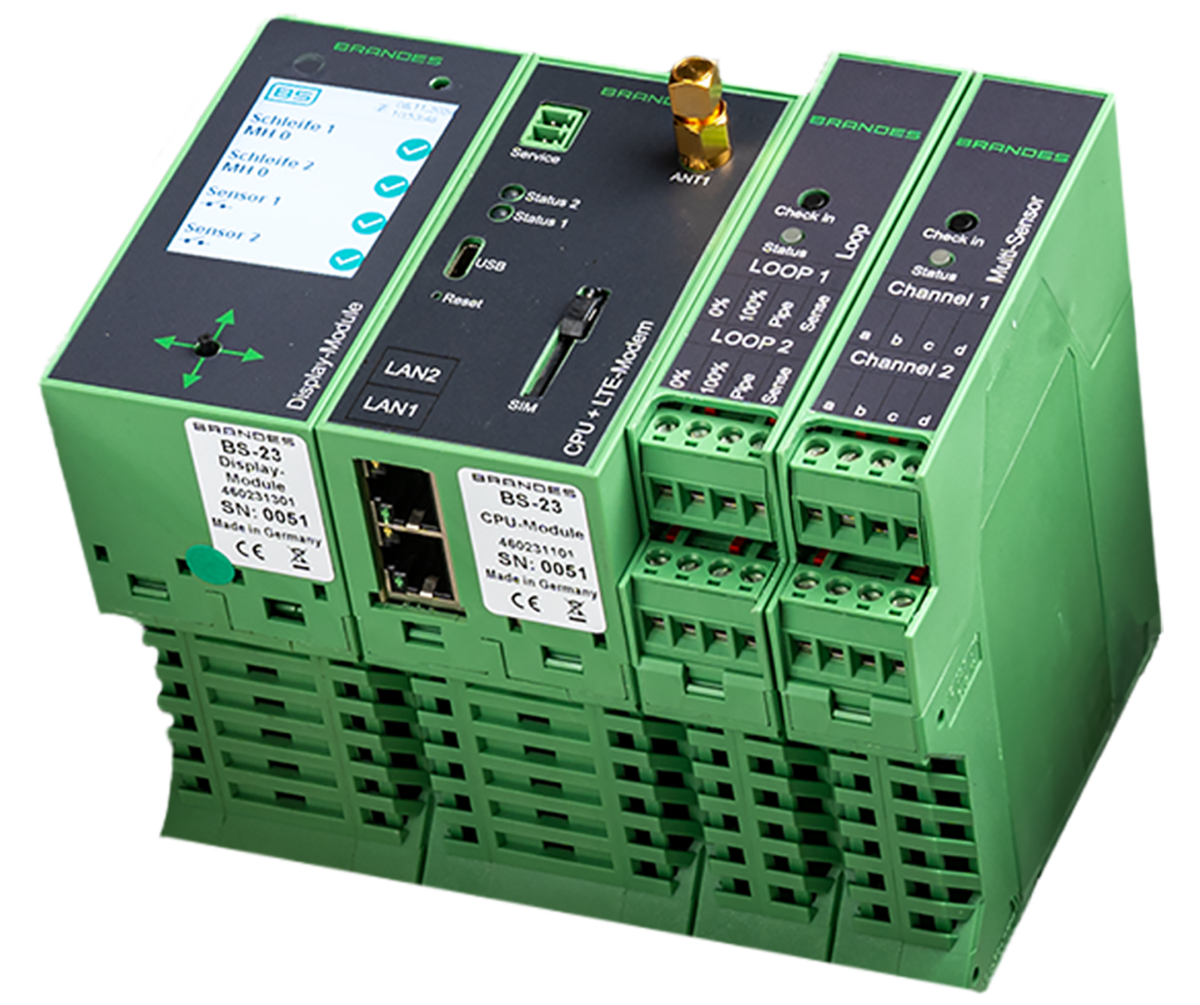

- Modularer Aufbau (Individuell bestückbar mit bis zu 8 unterschiedlichen Modulen)
- Innovatives Displaymodul mit integrierter Gestik-Steuerung
- Schleifenmodule zur Überwachung von Brandes (NiCr) und nordischem System (auch in Mischnetzen geeignet)
- Weitere Sensormodule (Temperatur, Tiefpunkt, Druck, etc.)
- Kompatibel mit allen gängigen Kommunikationsschnittstellen (LoRaWAN, Mobilfunk, Brandes Bus, Netzwerk, etc.)

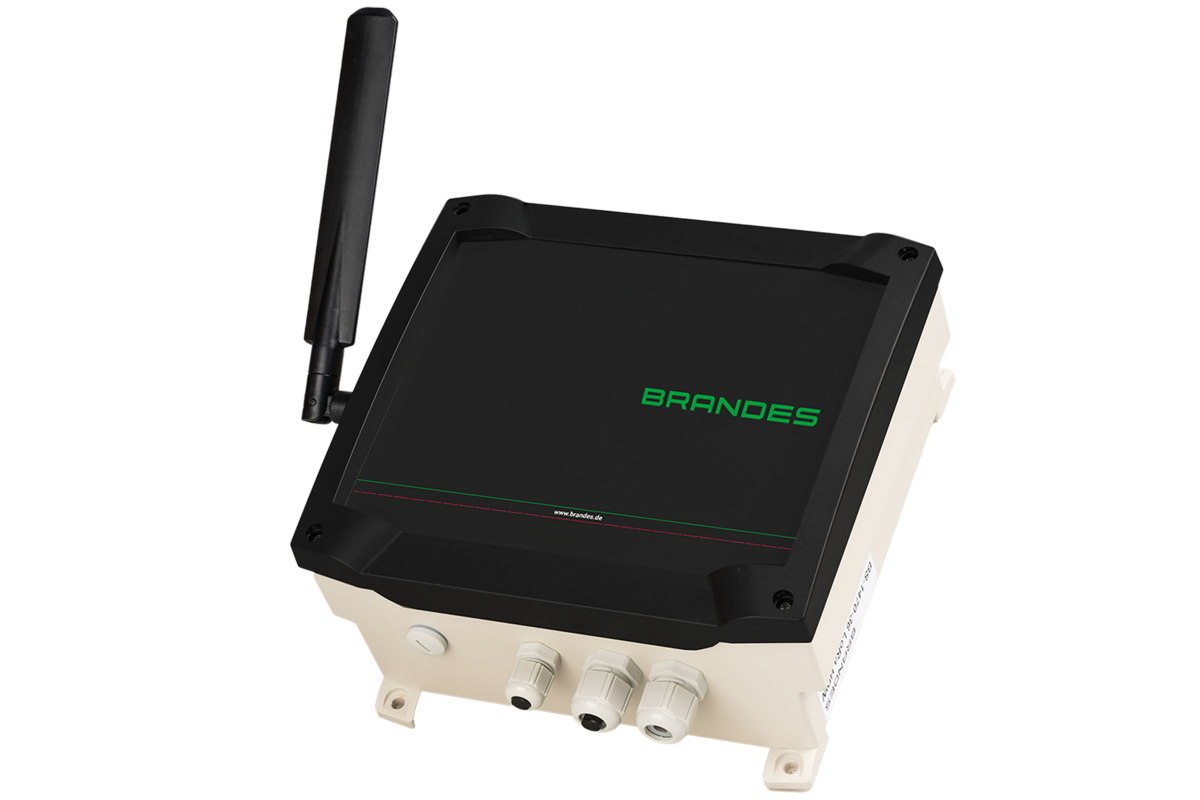

Batteriebetriebene Überwachungstechnik (BS-141x/147x)
Der LoRaWAN und LTE Lösung BS-Small ist ein kompaktes und innovatives Gerät zur Überwachung von Rohrleitungsabschnitten mit nordischem (Kupfer) oder HDW-System. Dank eines integrierten LoRa- oder LTE-Modems ermöglicht er eine kontinuierliche Isolations- und Schleifenüberwachung von Vorlauf und Rücklauf (VL/RL) bis zu 1000 Metern Länge. Bei Grenzwertüberschreitungen erfolgt eine automatische Alarmierung an eine zentrale Visualisierung in der Cloud oder auf das hausinterne LoRaWAN Dashboard. Das Gerät arbeitet entweder mit einer langlebigen Lithiumbatterie oder über ein externes Netzteil und überträgt regelmäßig Statusinformationen zur Trenderfassung. Die kompakte Bauweise ermöglicht den Einsatz in anspruchsvollen autarken Umgebungen ohne Stromversorgung und viel Platz. Zwei Kontakteingänge ermöglichen den Einsatz von verschiedenen Sensoren, wie beispielsweise von Tiefpunkt- und Füllstandsmeldern.
- Überwachung von Isolations- und Schleifenüberwachung für Vorlauf und Rücklauf
- Überwachungssystem: nordisch (Kupfer), Hierarchisch (HDW)
- Schleifenlänge: Bis zu 2000 Meter
- Automatische Alarmierung bei Grenzwertüberschreitung
- Datenübertragung via LTE und LoRaWAN
- Interne für mehr als 5 Jahre Betriebsdauer
- Alternativ: Externes 230V / 50Hz Netzteil
- 2 Eingänge für Punktsensoren (z. B. BS-TP4 Tiefpunktsensor)
Stationäres Laufzeitmessgerät mit automatischer Fehlerortung (BS-1310)
Die BS-1310 Echoguard-Messeinheit ist ein innovatives System zur dezentralen Leckageüberwachung und automatischen Fehlerortung in gedämmten oder doppelwandigen Rohrsystemen mit nordischem System (EMS). Mithilfe des präzisen Impulsreflexionsmessverfahrens erkennt das Gerät Veränderungen der Impedanz und ortet Schäden zuverlässig. Die erfassten Messdaten werden verarbeitet, analysiert und an einen zentralen Datenerfassungsrechner übermittelt. Mit der Fähigkeit zur Messung zusätzlicher Parameter wie Temperatur und Druck bietet das System eine umfassende Überwachungslösung.
Wichtige Funktionen und Eigenschaften:
- Leckageüberwachung in Echtzeit: Permanente Überwachung auf Feuchte und Nässe.
- Automatische Fehlerortung: Präzise Lokalisierung von Schäden bei Impedanzänderungen ≥10 %.
- Hochentwickelte Messtechnik: Nutzung des Impulsreflexionsmessverfahrens an Kupfersensorik und Sensorkabeln.
- Erweiterte Parametererfassung: Möglichkeit zur Messung von Temperaturen und Drücken.
- Datenkommunikation: Übertragung über RS 232 oder FSK (BRANDES Bus) zur zentralen Datenverarbeitung.
- Robuste Energieversorgung: Netzbetrieb mit 230 V, 50 Hz und max. 12 VA Leistungsaufnahme.
- Langlebig und zuverlässig: Schutzklasse IP 54 für den Einsatz in anspruchsvollen Umgebungen.
- Hohe Messgenauigkeit: Zeitauflösung von 5 ns (0,6 m) zur exakten Fehleranalyse.
- Vielseitige Einsatzmöglichkeiten: Unterstützt bis zu 4 Sensorkreise mit je 2500 m Länge.
